如何繪制CAD角度

很多時候,，我們?cè)贑AD繪圖中需要畫帶角的直線，使用頻率相當高,。經常有人問CAD怎么畫角度。

所以,，我今天心情很好，我來回答你的問題,。在CAD中,，畫帶角的直線有很多種方法。

1.使用CAD構造線命令“XL”繪制帶角度的直線,。

A.在命令行輸入“XL”,，然后按“空格鍵”,。

B.命令行提示“指定一個點或[水平(H)/垂直(V)/角度(A)/等分(B)/偏移(O)] 3360”,。這時，我們需要指定一個點作為構造線的起點,。

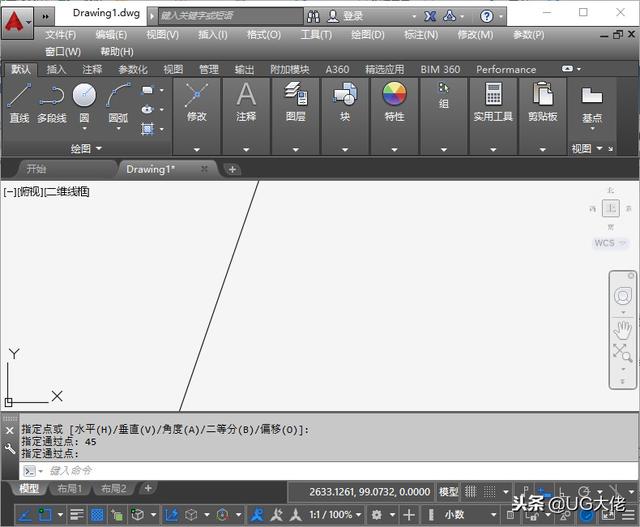

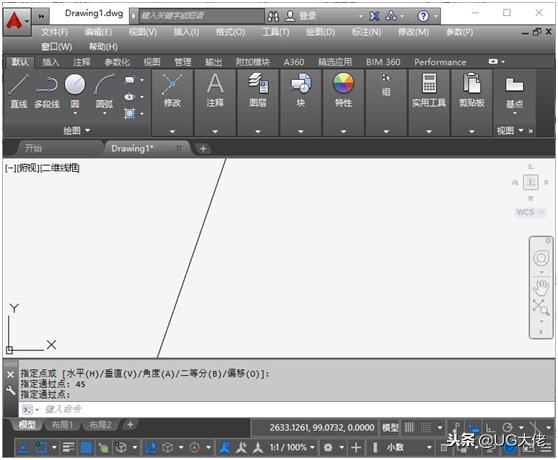

C.命令行再次提示“指定一個點或[水平(H)/垂直(V)/角度(A)/平分線(B)/偏移(O)] 3360”。此時輸入想要的角度,，畫一條有角度的直線,，如下圖所示。

2.使用繪制直線的常用命令,，可以繪制帶角度的直線,。

A.在命令行輸入“L”，然后按“空格鍵”,。

B.命令行提示“指定第一個點3360”，此時操作員需要在所需位置單擊一個點來指定第一個點,。

C.命令行提示“指定下一點或[放棄(U)] 3360”。此時,，這是至關重要的一步。我們?cè)诿钚休斎?#039; @345 '表示我的直線長度為3,，角度為45度,。然后按“Enter”鍵,，帶角度的直線將被繪制出來。
