當我們經常談到網線時，通常指的是八芯雙絞線,。網線是連接局域網必不可少的,，雙絞線因為價格便宜，維護成本低,，被廣泛應用于各個領域,。雖然現在大部分都是光纖寬帶，但是fttp并不是直接連接到用戶終端設備,，一般是連接到弱盒中的光貓設備,。那么如果終端設備很多，光貓設備上只有兩三個網口可以用,，顯然是不夠的,。所以很多用戶會在光貓設備后面連接一個交換機，然后連接路由器或者終端設備,。因此,，從光貓設備到交換機以及從交換機到用戶終端設備的大多數連接都使用雙絞線,。
其實網線也是很有講究的，但是最容易被大家忽略,。很多人都遇到過這種情況,。家里的寬帶升級到千兆了。光貓設備,、交換機,、路由器都支持千兆網絡，但是家庭網速明顯低于千兆網速,。那么,，這種情況下，問題很可能出在網絡上,。要知道,，網線是網絡信號傳輸?shù)闹匾d體，其質量對網絡信號影響很大,。
首先要知道,，網線按其電氣性能(傳輸性能)可分為三類、四類,、五類,、超五類、六類,、超六類,。目前很少使用III類和IV類網線，因為它們的傳輸速率比較低,，多用于語音信號的傳輸,。在我們?nèi)粘Ｉ钪校?jīng)?？吹降木W(wǎng)線有5類,，超5類，6類,。
重點來了。并非所有這些類型的網絡電纜都支持千兆網絡,。這也是為什么很多人認為家里的無線比有線網速快,。因為市面上大部分無線路由器都支持wifi5以上，網速會更快,。另外,，很多智能設備的有線網絡端口都是百兆端口，所以即使是千兆網絡也達不到理想的效果,。這也是很多智能設備支持wifi5G的原因,。

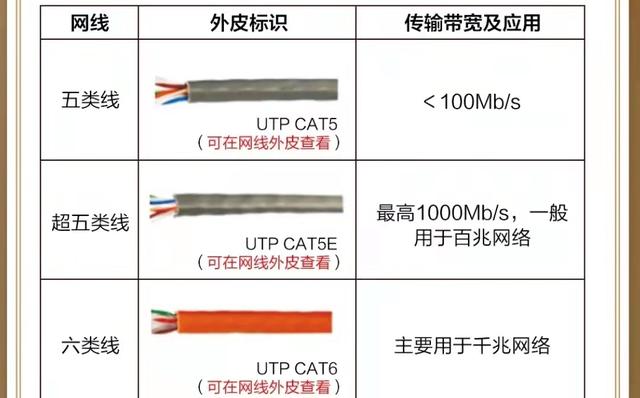

其實很簡單,。一般網線外皮上都有識別符號,。我們只要看看網線上的標簽就知道了。除了傳輸速率不同之外,，這些類型的網絡電纜在串擾和回波損耗方面也有不同的表現,。區分方法如下：
5類線纜：支持100M寬帶以下網絡，網線外皮上的logo為CAT5,。
V類有線：最高支持1000M寬帶,，一般用戶有百兆網絡。網線外皮上的logo是CAT5E,。
VI類線纜：主要用于千兆網絡,，網線外皮上的logo為UTP CAT6。

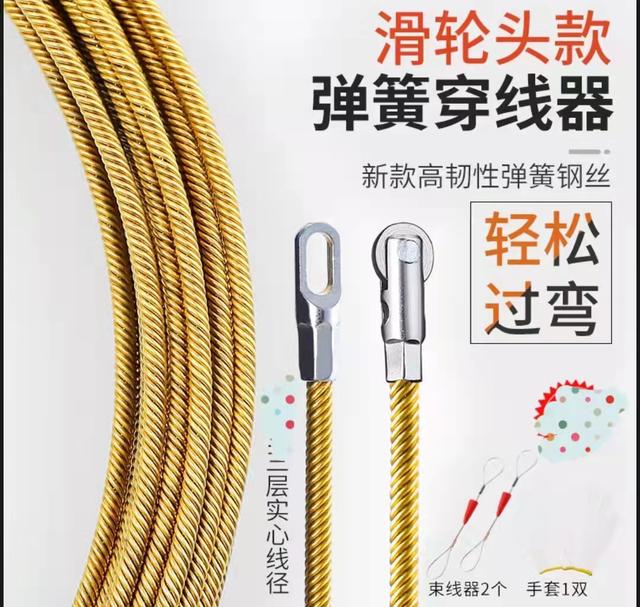

家里是千兆寬帶,。如果裝修時預埋的網線是質量在5類以下的網線,，那么這種情況下，由于網線不支持千兆網絡,，家庭網速不可能達到千兆寬帶的效果,。因此，我們需要更換質量更高的嵌入式網線,。裝修時一般都有預埋管道,。更換時使用一些小技巧是比較簡單的。一般家里網線的開口都去掉了,，比如電腦桌,，電視墻，臥室等,。然后把內螺紋一根一根拔出來,，再用細鋼絲做線，把新的螺紋一根一根拉出來,。當然,，我們也可以利用室內暗管穿線神器，將新買的網線一根一根拉回來,。網上有很多,，價格也不貴。幾十塊錢就能搞定,。適用于各種復雜的管道穿線,，如地板穿線、天花板穿線,、墻壁穿線等,。而且很容易彎曲,。

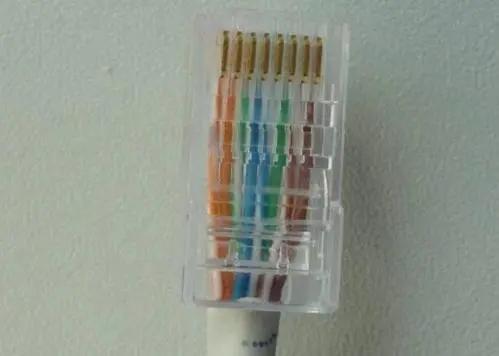

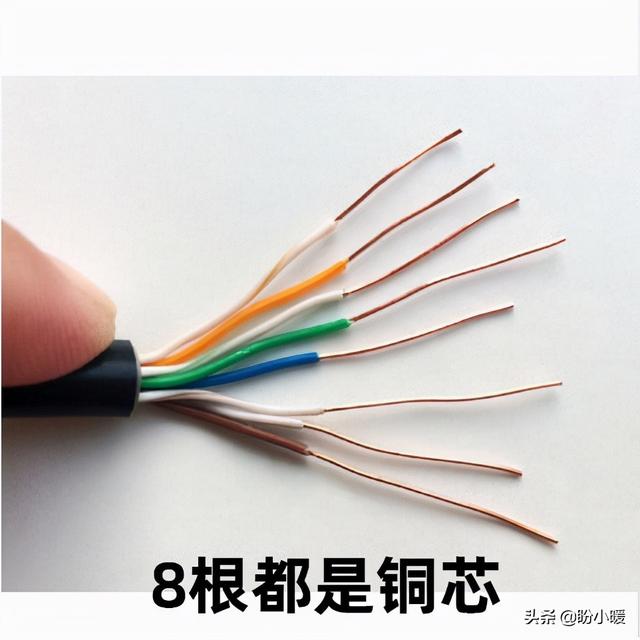

我們知道，RJ45水晶頭需要安裝在網線兩端,，但是需要專用的網線壓線鉗來制作成品網線,。而且網線的8芯線有嚴格的順序。如果順序不對,，會直接導致設備無法上網,，網絡信號受阻。所以我們買網線的時候,，最好買成品,。釷

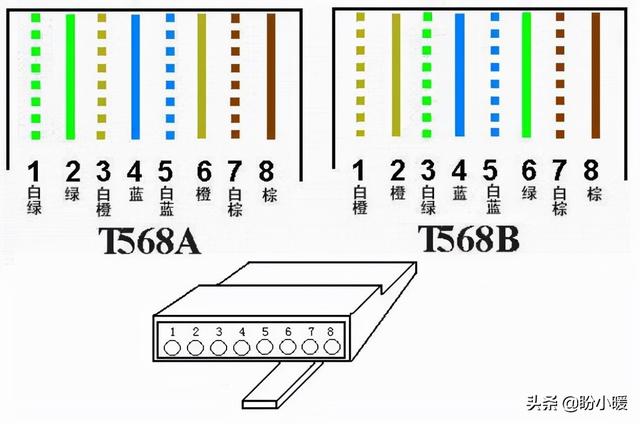

68 a標準：綠、白,、橙,、白、藍,、藍,、白、橙,、棕,、白、棕,。
568B標準：橙白,、橙、綠白,、藍,、藍白、綠,、棕白,、棕。
在日常生活中,，我們一般使用568B標準的直接互聯方式，即網線兩端都用568B標準連接,。主要用于光貓連接電腦,、路由器或者路由器與電腦,、交換機之間的連接。
其實還有一種交叉連接方式,，就是說網線一端采用568A標準,，另一端采用568B標準，主要用于電腦,、交換機,、集線器之間的連接，這種連接方式很少使用,。
網線做好之后一定要測試是否正常,，因為網線不僅僅是簡單的通斷測試，還有線序測試,。所以不能用萬用表,，要用專用的網線測試儀。網線是成對的,，一個是發射器(大的),，一個是接收器(小的)。兩臺測試儀上都有8個指示燈,。打開電源開關,，然后進入測試階段。

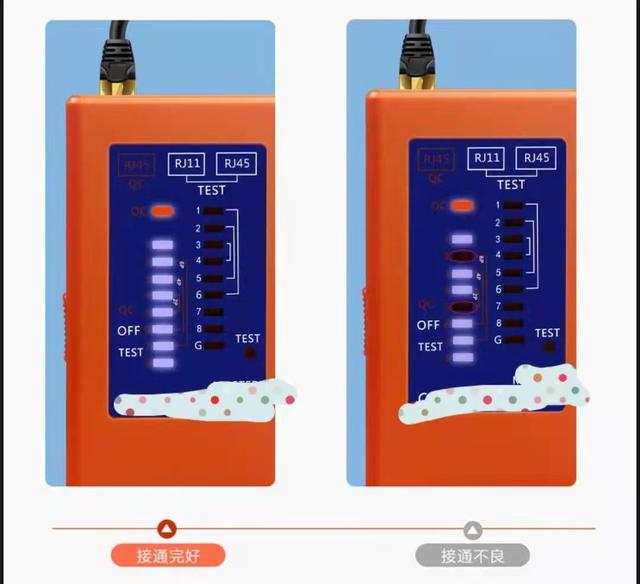

測試方法如下：1 .單頭測試,。也就是說,，只測試網線的一端，另一端是自由的,。將網線一端的水晶頭插入測試儀,。如果測試儀上的所有指示燈都亮，那么網線連接狀況良好,；如果指示燈有東西不亮,，說明連接不良；如果從1到8的指示燈都不亮或有兩個以上的指示燈一起亮,，則相應的線路短路,。在上述情況下，再次按下鏡頭頭可以解決問題,。

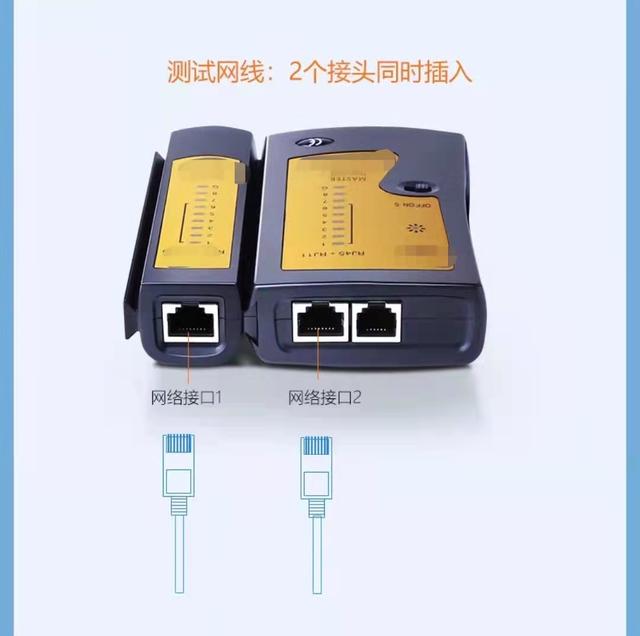

2.同時插入網線的兩端,。即網線的一端插入測試儀的發射端，另一端插入測試儀的接收端,。打開測試儀電源開關,，進入測試階段。如果發射器和接收器從1號到8號依次亮起,，則網線正常,；如果燈沒有按順序打開,，說明網線水晶頭的線順序錯了。如果信號燈不亮,，說明水晶頭壓的不好或者對應網線的芯斷了,。
1.首先還是要考慮網線水晶頭的線序是否正確,。通常，線路序列根據568B標準連接,。不正確的話,，如果接在開關上，指示燈肯定不亮,，信號過不去,。
2.那么，如果網線兩端連接方式相同,，如果網線一端連接交換機,，另一端通常連接路由器或終端設備。它不能連接到另一個交換機,。這種情況下,，指示燈不亮，信號被阻斷,，因為此時網線需要交叉互聯,，即網線兩端的布線標準不同。
3.如果網線檢測看起來正常(按1到8的順序亮起),，排除了上述問題,，就可以接上開關了，指示燈不亮,，那么就可以考慮檢測網線是否短路了,。
如果測試后沒有發現上述問題，但是交換機的信號仍然被阻斷,，那么這個時候,，我們就要考慮是不是網線過長了。一般對網絡比較了解的朋友都知道,，雙絞線有“不可逾越”的“100米”傳輸距離,。理論上講，不管是5類還是6類雙絞線，最長有效傳輸距離都是100米,，因為網絡傳輸實際上就是網絡信號在雙絞線上的傳輸,。作為電子信號，在傳輸過程中必然會受到電阻和電容的影響,，導致網絡信號的衰減和失真。如果信號衰減到一定程度,，就會影響網絡信號的有效傳輸,。
由于外界電磁干擾、環境溫度等影響,，再加上網線質量參差不齊,，在實際應用中，有效傳輸距離差不多是70-80米,。所以80米長的網線確實是一個臨界值,，信號不通也不奇怪。
